नमस्कार दोस्तों Gas Cutting Nozzle Type And Size के बारे में हम आज के लेख में पढेंगे और जानेंगे नोज्ज़ेल क्या होता है

इस लेख में हम Gas Cutting Nozzle Type , Size और कटिंग के लिए कितना आक्सीजन प्रेसर चाहिए इन सबकी जानकारी प्राप्त करेंगे

Gas Cutting Nozzle क्या है ?

Gas Cutting Nozzle धातु का एक उपकरण होता है जिसका इस्तेमाल निर्माण कार्य में होता है नोजल का मुख्य कार्य धातु के प्रज्वलन या गलनांक तक काटने से पहले गरम करना है

Y-Branch Formula In Hindi | Pipe Fitter Book Part 12

Lateral Tee Formula In Hindi | Pipe Fitter Book Part 11

Unequal Tee Formula In Hindi | Pipe Fitter Book Part 10

Pipe Fitter Book Part 9 In Hindi | Equal Tee Formula In Hindi

नोजल धातु को काटने के साथ आक्सीजन गैस की एक धारा प्रदान करता है और बेकार स्लैग को उड़ा देता है

यह छोटा सा धातु लोहा काटने के लिए इस्तेमाल की जाने वाली ऑक्सी-एसिटिलीन लौ फैलाता है और पाइप या अन्य चीज को काटने में मदद करता है

Gas Cutting Nozzle कितने प्रकार के होते हैं ?

Gas Cutting का इस्तेमाल बिभिन्न प्रकारों से की जाती है Globally मुख्य रूप से तीन मान्यता प्राप्त नोजल हैं, जिसका इस्तेमाल अक्सर किया जाता है

ये नोजल बिभिन आकार, बोर व्यास, सामग्री और दबाव सहनशीलता की आपूर्ति की जाती है

नोजल मुख्य रूप से निम्न प्रकार के होते हैं

1. A Type Nozzle

2. B Type Nozzle

3. PNM Nozzle

Pipe Fitter Book Part 8 | Eccentric Reducer Formula In Hindi

Pipe Fitter Book Part 7 | Concentric Reducer Formula Hindi

Fitter Book Part 6 In Hindi | Flange Formula In Hindi

Pipe Fitter Book Part 5 In Hindi | Pipe Roiling Formula Pdf In Hindi

आइये दोस्तों अब हम इन तीनो नोजल के बारे में एक-एक करके विस्तार से समझने की कोशिश करते हैं

1. A Type Nozzle

सबसे पहले हम A Type Nozzle के बारे में जानेंगे की यह कैसा होता है और इसका काम क्या होता है

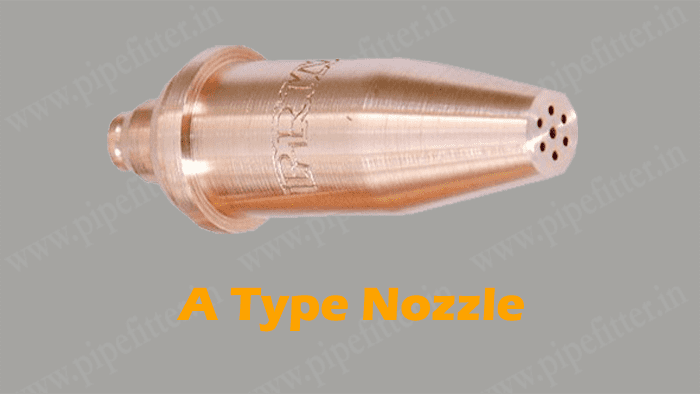

 A Type Nozzle

A Type Nozzle का इस्तेमाल टू-सीट ब्लो पाइप कटिंग फ्लेम में किया जाता है, इसका इस्तेमाल ज्यादातर तरलीकृत पेट्रोलियम गैस के साथ प्रीहीटिंग गैस के रूप में किया जाता है।

निचे इससे सम्बंधित टेबल है जिसमे आप देख सकते हैं की किस साइज़ के कटिंग के लिए कितना ऑक्सीजन प्रेसर चाहिए और किस साइज़ का नोजल चाहिए

नोजल साइज़ इंच में कटिंग थिकनेस मिलीमीटर में ऑक्सीजन प्रेसर (Kg/cm2)
1/323-61.5
3/646-193
1/1619-1005
5/64100-1506
3/32150-2007.5
7/64200-2508
1/8250-3008

2. B Type Nozzle

B Type Nozzle क्या है और यह कैसा होता है इसकी जानकारी हम यहाँ जानेंगे

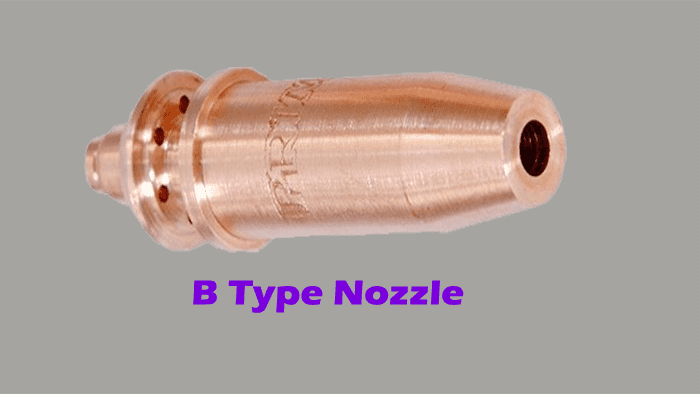

B Type Nozzle

B Type Nozzle का इस्तेमाल दो-सीट पाइप गैस काटने वाली लौ में किया जाता है, इस नोजल के दो भाग होते हैं

Pipe Fitter book Part 4 In Hindi | Tank Nozzle And Degree Formula In Hindi

Fitter Book Part 3 In Hindi | Elbow Center Formula In Hindi

Pipe Fitter Book Part 2 In Hindi | Pipe Fitter Book Pdf

Pipe Fitter Book Part 1 In Hindi | Pipe Fitter Book Pdf

इसका इस्तेमाल तरलीकृत पेट्रोलियम गैस ईंधन के साथ काटने से पहले प्रीहीटिंग ज्वाला उत्पन्न करने के लिए किया जाता है।

इस नोजल के आकार और लौ के चौड़ाई के तुलना में A Type Nozzle से भिन्न है

3. PNM Nozzle

यहाँ पर हम 3. PNM Nozzle के बारे में जानकारी प्राप्त करेंगे

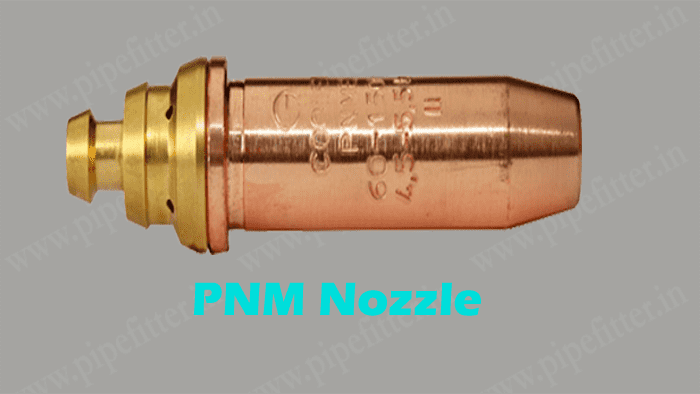

 PNM Nozzle

PNM Nozzle अतिरिक्त सुरक्षा हेतु अत्यधिक सराहा गया है यह नोजल गैस के मिश्रण को केवल 3 सीट नोजल तक ही सिमित रखता है

PNM Nozzle के इस्तेमाल से बैकफायर या फ्लैशबैक की कोई भी संभावित संभावना नहीं हो जाती है इससे कार्य सुरक्षा के साथ करना सुनिश्चित हो जाता है।

Equal Tee / Unequal Tee / Meaning In Hindi | Tee Formula In Hindi

Fitter Meaning in Hindi| पाइप फिटर का काम क्या होता है | ITI Fitter

Pipe Fitter Tools Name In Hindi | Pipe Fitter Tools Image

Measuring Formula For Pipefitter | Pipe Fitter Formula

निष्कर्ष

इस लेख के माध्यम से आप Gas Cutting Nozzle क्या है, नोजल कितने प्रकार के होते हैं, किस नोजल का क्या कार्य है इसकी जानकारी प्राप्त किया

उम्मीद है आपको यह लेख काफी पसंद आया होगा, इसे अपने दोस्तों के साथ सोशल मीडिया साइट्स पर शेयर जरुर करें ताकि उन्हें भी इसका लाभ प्राप्त हो सके
