आज के इस Pipe Fitter Book Part 6 लेख आपको Flange Formula In Hindi में बताने वाला की कैसे प्लेट का इस्तेमाल करके फ्लैंज बनाया जाता है
Flange Formula In Hindi | Pipe Fitter Book Part 6
Plate का फ्लैंज बनाने के लिए आपको चार चीजों की आवश्यकता होगी OD, ID, PCD और Hole का डाया, यदि आपके पास ये चीजें होंगी तब आप प्लेट का फ्लैंज बना सकते हैं
Example Of Flange Formula:
OD = 200 ID = 100 PCD = 150 Hole = 8 No Hole = 16 mm
फ्लैंज का मार्किंग करने के लिए सबसे पहले Divider से OD मार्क करेंगे
अब ID मार्किंग करके PCD का सर्कल Divider से आकृति अनुसार सेंटर लाइन दोनों साइड और सेंटर पॉइंट मिलाते हुवे सेण्टर लाइन मारना है

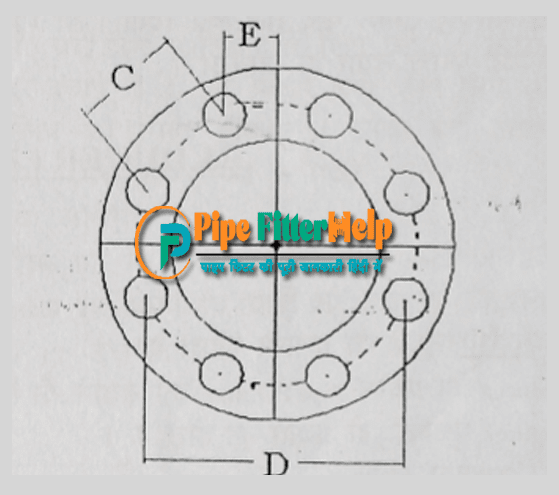

Flange Formula :
A = Constant From Table For The Number Of Holes Required
C = A×D
D = Bolt – Hole Circle Diameter
E = C÷2
Flange Formula Chart | Pipe Fitter Book Part 6
अब यहाँ मैं Flange Formula का चार्ट देने जा रहा हूँ जिससे आप किसी भी साइज़ के होल का फ्लैंज प्लेट का इस्तेमाल करके बना सकते हैं
Constant For Figuring Bolt Hole Location :
| Number Of Bolt Hole | Constant A |
|---|---|
| 4 | 0.4071 |
| 8 | 0.3827 |
| 12 | 0.2588 |
| 16 | 0.1951 |
| 20 | 0.1564 |
| 24 | 0.1305 |
| 28 | 0.1120 |
| 32 | 0.0980 |
| 36 | 0.0872 |
| 40 | 0.785 |
| 44 | 0.0713 |
ऊपर दिए गए चार्ट से आप फ्लैंज में जितने भी होल का मार्किंग करना चाहते हैं उसके लिए फ्लैंज के PCD में दिए होल फोर्मुले से गुणा कीजिये आपको दो होल की बिच की दुरी मिलेगी
Pipe Fitter book Part 4 In Hindi | Tank Nozzle And Degree Formula In Hindi
Pipe Fitter Book Part 5 In Hindi | Pipe Roiling Formula Pdf In Hindi
अब PCD के सर्कल पर कही एक जगह एक बिंदु लगाकर Divider की मदद से ज्ञात हुयी होल की दुरी का मार्किंग करना है आपका होल का मार्किंग मिल जायेगा
अब फ्लैंज पर हुवे मार्किंग पर सेण्टर पंच से मार्क लगाकर होल का जो साइज़ है उस साइज़ के ड्रिल बिट से होल करना है, इसके बाद आपका फ्लैंज तैयार हो जायेगा
निष्कर्ष
आज के लेख में हमने PCD यानि Flange Formula के बारे में जाना और प्लेट से फ्लैंज कैसे तैयार किया जाता है, होल की दुरी कैसे निकाली जाती है, मार्किंग कैसे की जाती है इसका तरीका सिखा
